计算机中有符号数的表示

对于无符号整数，一般来说，所有的数位都被用来表示数值。
对于带符号整数，数位被划分为符号位（只能占一位）与数值位（剩余的其它位）。

符号位的权值有不同的解释：

权值是零（符号位是“1”则表示数值为负），称为“符号-绝对值”模式（Sign and magnitude）。
权值是 –(2^N-1-1)，“1的补码”方式（Ones’ complement）。
权值是 –2^N-1，“2的补码”方式（Two's complement）。

无符号数的编码#

粗略地概括，整数类型分为两大类：无符号整数（unsigned integer）和带符号整数（signed integer）。

长短修饰符 short 和 long 用于修饰整形：默认为 long 长整形，短整形需显式指定 short。
符号修饰符 signed 和 unsigned 用于修饰字符型和整形：缺省为 signed 有符号类型，无符号需显式指定 unsigned 修饰。
当用 signed / unsigned、short / long 来修饰 int 整形时，int 可省略。

以下是字符型、短整型、整型有无符号的区分表示：

有符号字符型：char/signed char；无符号字符型：unsigned char
有符号短整型：short [int] /signed short [int]；无符号短整型：unsigned short [int]
有符号整型：int /signed [int]；无符号整型：unsigned [int]

有符号数的编码#

对于很多应用，我们还希望表示负数值。在计算机中，如何表示符号呢？

对于带符号整数，数位被划分为符号位（只能占一位）与数值位（剩余的其它位）。

在计算机中，对于数的符号（正号+和负号-）也只能用0和1这两位数字表示。通常用一个数的最高位作为符号位，最高位为0表示符号位为正；最高位为1表示符号位为负。这样，数的符号标识也“数码化”了。即带符号数的数值和符号统一用二进制数码形式来表示。

在将数的符号用数码（0或1）表示后，数值部分究竟是保留原来的形式，还是按一定的规则做某些变化，这要取决于运算方法的需要，从而有四种常见的机器数形式：原码、反码、补码和移码。

为了区别原来的数与它在机器中的表示形式，将一个数（连同符号）在机器中加以数码化后的形式，称为机器数或机器码，而把机器数所代表的实际数值称为真值。

原码（Sign-Magnitude）#

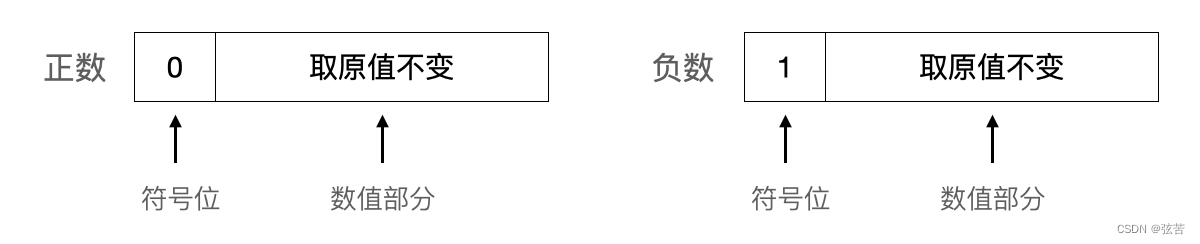

原码表示法比较直观，其数值部分保留其真值（的绝对值）。

Sign-Magnitude

例如，正数89的二进制表示为 \(+1011001\)，正号 + 直接用0代替，其机器原码表示为：

负数-89的二进制表示为\(-1011001\)（数值位宽为7），负号 - 直接用1代替，其机器原码表示为：

若符号真值为X，最终机器原码的位向量 \(\vec{x} = [x_{n-1}, x_{n-2} ,\dotsc, x_0]\) 宽度为 \(n\)，除最高符号位 \(x_{n-1}\) 外的数值位宽为 \(n-1\)，则可将原码表示规则用表达式形式定义如下：

\[ % 原码 [X]_原= \begin{cases} X，& X=+0 \quad || \quad 0 \lt X \lt 2^{n-1} \\ 2^{n-1}-X = 2^{n-1}+\lvert X \rvert，& X=-0 \quad || -2^{n-1} \lt X \lt 0 \\ \end{cases} \]

8位二进制原码表示的数值范围为 11111111-10000000,00000000-01111111，即 -127 - -0,+0 - +127。其中，“0”有-0和+0之分，\([-0]_原=1 0000000\)，\([+0]_原=0 0000000\)。
\([-89]_原=2^{8-1}-(-89) = 2^7+89 = 0b10000000+0b1011001 = 0b11011001\)。

原码表示法的优点是比较直观、简单易懂，后面在浮点数中有使用到原码编码。
原码的符号位不是数值的一部分，不能直接参与运算，导致加法运算复杂。
为了解决这些矛盾，人们引入了反码和补码。

反码（Ones' Complement）#

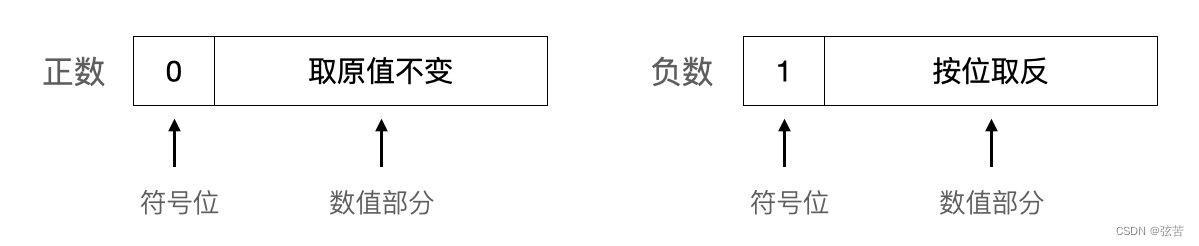

对于正数而言，其反码形式与其原码相同：最高位为符号位，用0表示正数，其余位为数值位不变。对于负数而言，其反码表示为：最高位符号位为1，其余数值位在原码的基础上按位取反。反码在机器中的表示形式如下：

Ones-Complement

-89的二进制表示为 \(-1011001\)，其原码表示为 \(1 1011001\)，则其反码表示为 \(1 0100110\)。

若符号真值为X，最终机器反码的位向量 \(\vec{x} = [x_{n-1}, x_{n-2} ,\dotsc, x_0]\) 宽度为 \(n\)，除最高符号位 \(x_{n-1}\) 外的数值位宽为 \(n-1\)，则可将反码表示规则用表达式形式定义如下：

\[ % 反码 [X]_反= \begin{cases} X，& X=+0 \quad || \quad 0 \lt X \lt 2^{n-1} \\ (2^n-1) + X = (2^n-1)- \lvert X \rvert，& X=-0 \quad || -2^{n-1} \lt X \lt 0 \end{cases} \]

当 X<0 或 X=-0 时，按照无符号数解析位向量，\(\lvert X \rvert + \overrightarrow{[X]_反}=2^n-1\)（n位全1）。例如当n=8时，\(\lvert X \rvert + \overrightarrow{[X]_反}=0b11111111=255\)。\(\overrightarrow{[X]_反}\) 相当于 \(\lvert X \rvert\) 的按位取反（bitwise inversion）= ~\(\lvert X \rvert\)。
8位二进制反码表示的数值范围为 10000000-11111111,00000000-01111111（负数数值部分求反复原：11111111-10000000,00000000-01111111），即 -127 - -0,+0 - +127。其中，“0”有-0和+0之分，\([-0]_反=1 1111111\)，\([+0]_反=0 0000000\)。

求-89的8位反码时，无需按照“原码→反码”这个步骤，基于以上表达式即可计算出其反码的无符号真值，其对应的二进制位向量即为-89的反码。

\([-89]_反=(2^8-1)+(-89) = (2^8-1)-(89) = 166 = 0b10100110\)。
\([-89]_反\)=~(-89)=166=\(0b10100110\)。

虽然过去生产过基于反码表示的机器，但是几乎所有的现代机器都使用补码形式表示有符号整数。
现在通常已不再单独使用反码，而主要是作为求补码的一个中间步骤来使用。

补码（Two's Complement）#

在计算机中，最常见的有符号（整）数的表示方式是补码。采用补码运算可以将减法变成补码加法运算，在微处理器中只需加法的电路就可以实现加法、减法运算。

概念导读#

为了理解补码的概念，我们先来看看圆周运动的例子。

在现实生活中，一个圆周的可视角度度量为0-2π（或0°-360°），以原点为起点的射线OA逆时针旋转一圈的弧度为2π。

圆周运动具有周期性，即具有“周而复始”的变化规律。假设OA的初始弧度为α，终边OA每绕原点旋转一周，α增加2π弧度（旋转k周后，弧度变成α+k·2π），但OA位置不变。由三角函数的定义可知，终边相同的角的同一三角函数的值相等。

\[ \begin{gather*} \sin(\alpha+k·2\pi) = \sin\alpha \\ \cos(\alpha+k·2\pi) = \cos\alpha \\ \tan(\alpha+k·2\pi) = \tan\alpha \end{gather*} \]

由上面的公式可知，可以把求任意角的三角函数值，转化为求0-2π（或0°-360°）角的三角函数值。射线OA逆时针旋转π和顺时针旋转π（-π）的终边是相同的，逆时针旋转5π/3和顺时针旋转π/3（-π/3）的终边是相同的。以下将负弧度的正弦计算转化到0-2π区间换算：

\[ \begin{gather*} \sin(-\pi+2\pi) = \sin\pi \\ \sin(-\frac{\pi}{3}+2\pi) = \sin\frac{5\pi}{3} \end{gather*} \]

我们再来进一步看看日常生活中校正时钟的例子。

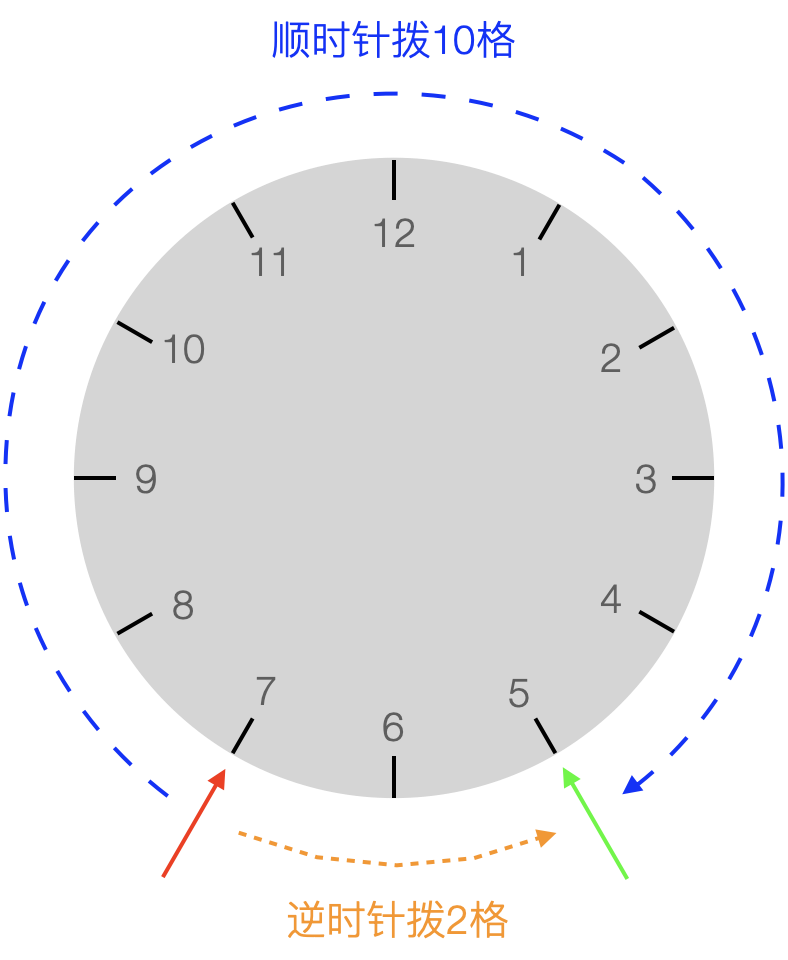

假定时钟停在7点，而正确时间是5点，要拨准时钟可以有两种不同的拨法：倒拨2个格或顺拨10个格。

想象一下，龟兔在7点钟刻度背向而行，假设兔子的速度是乌龟的5倍，兔子顺时针跑10格，乌龟逆时针跑2格，它们将在5点刻度处迎面相遇。

由于钟面的容量有限，其表盘刻度实际上是十二进制，12h以后又从0开始计数。倒拨2个格，即7-2=5（做减法）；顺拨10个格，即7+10=12+5（做加法）。而钟面上12=0，故12+5回归到刻度5。这就表明，在舍掉进位的情况下，“从7减去2”和“往7加上10”所得的结果是一样的。在十二进制下，12+5丢失进位12，此处12是溢出量，又称为模（mod）。而-2和10的绝对值之和恰好等于模数12，我们把10称为-2对于模数12的补数。在圆周运动中，每转动一周的 \(2\pi\) 弧度可视为溢出量（模），\(\frac{5\pi}{3}\) 为 \(-\frac{\pi}{3}\) 对于模数 \(2\pi\) 的补数。

\[ \begin{align*} 10 & \equiv -2 & \mod 12 \\ \frac{5\pi}{3} & \equiv -\frac{\pi}{3} & \mod 2\pi \end{align*} \]

在电脑和手机的日期和时间偏好设置中，通常可以设置显示24小时，因为地球自转一圈是一天（接近24h）。24h制的01点和13点（下午1点）都对应12h制钟表盘上的1点位：\(1 \equiv 13 \mod 12\)。“天天向上”、“日复一日”中的“天”和“日”即为溢出量，每过24h（模）又将开启崭新的一天。假设现在是今天0点，则32h后就是明天上午8点：\(8 \equiv 32 \mod 24\)。

计算机中的运算受一定字长的限制，它的运算部件、寄存器和存储单元都有一定的位数，因而在运算过程中也会产生溢出量，所产生的溢出量实际上就是模。可见，计算机的运算也是一种有模运算。

编码格式#

对于正数而言，其补码形式与其原码、反码相同：最高位为符号位，用0表示正数，其余位为数值位不变。对于负数而言，其补码表示为：最高位符号位为1，其余数值位在原码的基础上按位取反并加1（反码+1）。补码在机器中的表示形式如下：

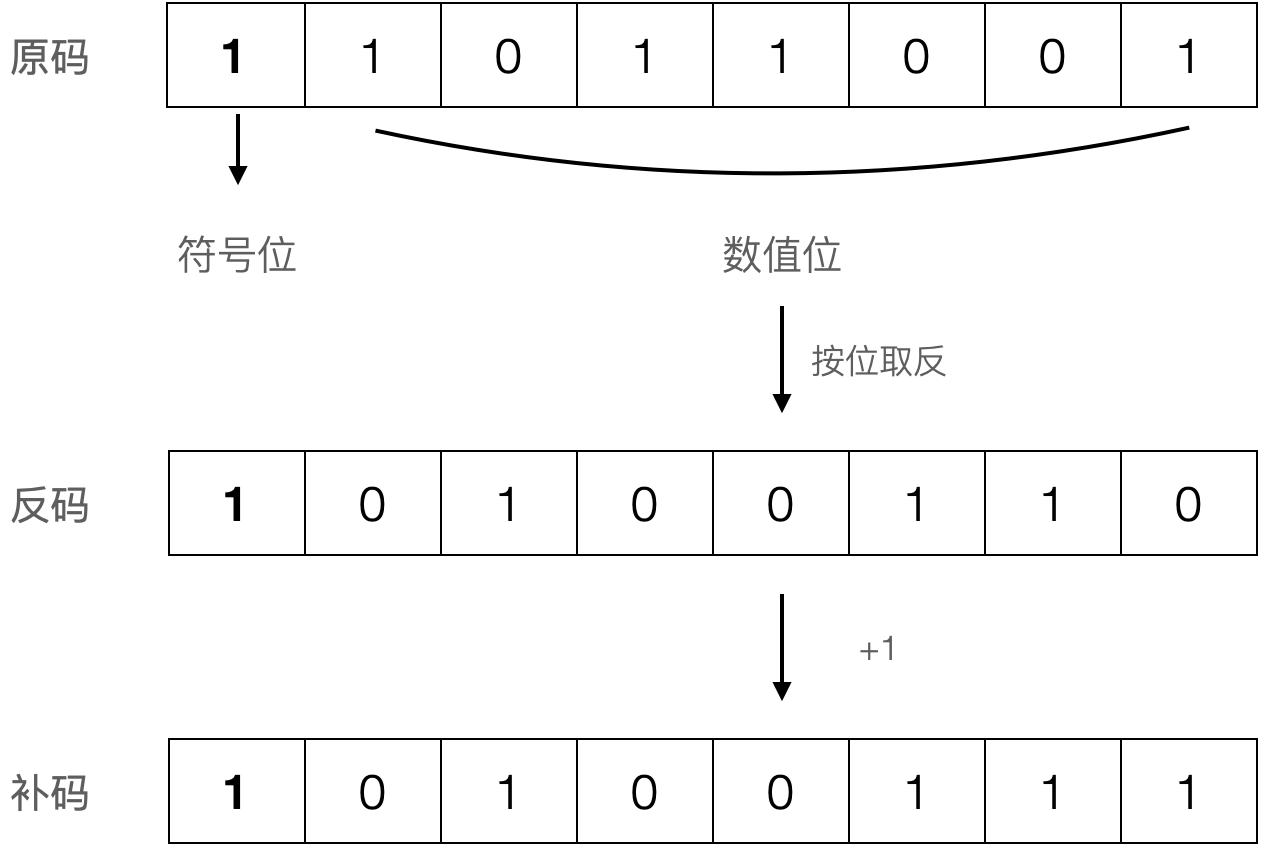

Twos-Complement

-89的二进制表示为 \(-1011001\)，其原码表示为 \(1 1011001\)，其反码表示为 \(1 0100110\)，则其补码表示为 \(1 0100111\)。

若符号真值为X，最终机器补码的位向量 \(\vec{x} = [x_{n-1}, x_{n-2} ,\dotsc, x_0]\) 宽度为 \(n\)，除最高符号位 \(x_{n-1}\) 外的数值位宽为 \(n-1\)，则可将反码表示规则用表达式形式定义如下：

\[ % 补码 [X]_补= \begin{cases} X, & 0 \le X \lt 2^{n-1} \\ 2^n+X = 2^n- \lvert X \rvert, & -2^{n-1} \le X \lt 0 \quad (\mod 2^n) \end{cases} \]

当 X<0 时，按照无符号数解析位向量，\(\lvert X \rvert+\overrightarrow{[X]_补}=2^n\)（相对反码加1）。例如当n=8时，\(\lvert X \rvert+\overrightarrow{[X]_补}=2^8=256\)。8位全1（0b11111111）时，能表示最大无符号数 \(2^8-1\) 或最大有符号数(\(-1\))，再加1则会超出8位所能表示的最大值，变成9位二进制0b100000000，高位截断溢出为0b00000000，即超过256从零开始计数（\(0 \equiv 256 \mod 256\)）。
8位二进制补码表示的数值范围为 10000000-11111111,00000000-01111111，即 -128 - -1,+0 - +127。其中，无-0和+0之分，保证了0的唯一性。另外，取值范围为连贯区间 [-128, 127]，包含128个负数、128个非负数。负数、非负数各占一半，负数比正数多一个。

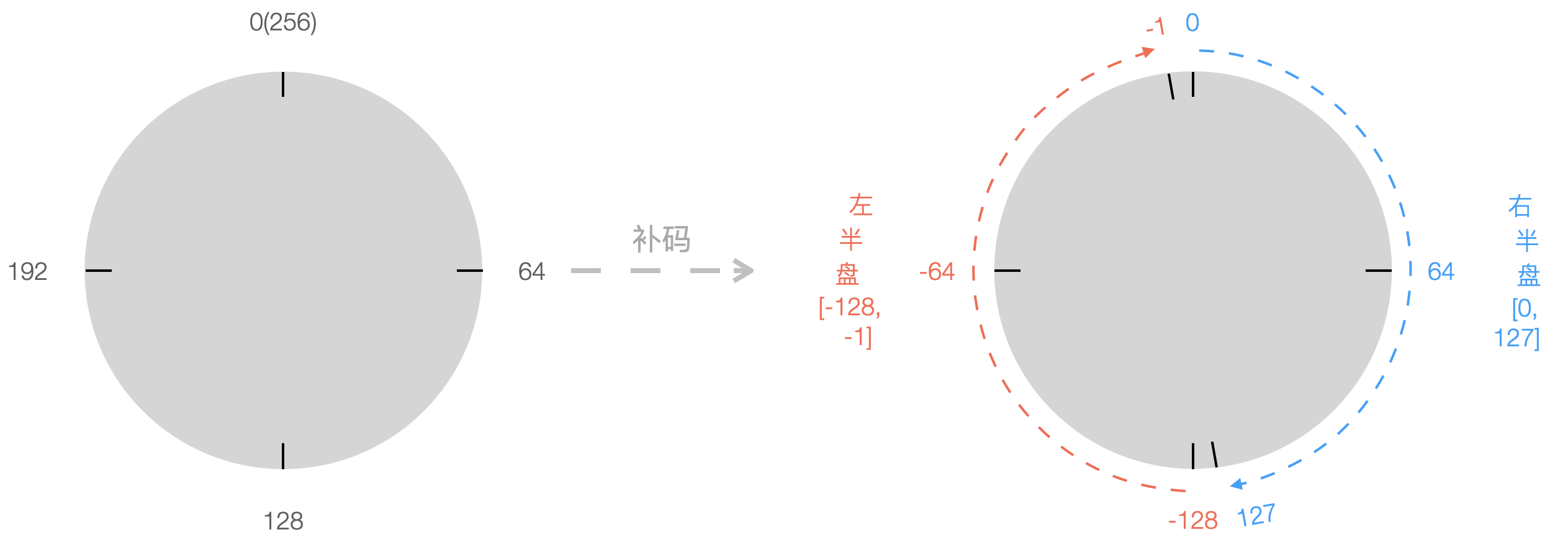

设想一个有256个刻度的大笨钟，当采用补码重新编码刻度后，表盘的256个刻度被重新编码，划分成右边顺时针半盘[0,127]和左边逆时针半盘[-128,-1]。

-89的二进制补码表示为 \(1 0100111\)，按照无符号数解析位向量的值为167，满足：

\[ \lvert -89 \rvert + 167 = 256 \implies 167 \equiv -89 \mod 256 \]

求-89的8位补码时，无需按照“原码→反码→+1”这个步骤，可基于以上表达式计算其补数：

\([-89]_补=2^8+(-89) = 2^8-89 = 167 \implies -89 \mod 256 = 256+(-89) \equiv 167\)

负数-89对应的无符号补数167的二进制位向量 0b10100111，即为其补码。

按权展开#

-89的二进制表示为 \(-1011001\)，其原码表示为 \(1 1011001\)，其反码表示为 \(1 0100110\)，其补码表示为 \(1 0100111\)。

\(\lvert -89 \rvert\) 的二进制位向量为 \(01011001\)：

不考虑最高符号位，根据反码的定义，反码数值部分位向量=

\[ (2^{n-1}-1)-\lvert X \rvert \overset{\text{n=8}}{=\!=\!=} 127-\lvert -89 \rvert=0b01111111-0b01011001=0b00100110 \]

不考虑最高符号位，补码数值部分位向量=

\[ (2^{n-1}-1)-\lvert X \rvert+1 = 2^{n-1}-\lvert X \rvert \overset{\text{n=8}}{=\!=\!=} 127-\lvert -89 \rvert+1=0b01111111-0b01011001+1=0b00100111 \]

补码高位符号位占1位，其余数值部分占 n-1 位。当将最高符号位解释为负权（\(-2^{n-1}\)）时，整体位向量的真值即为原始负值：

\[ \underbrace{-2^{n-1}}_{1} + \underbrace{2^{n-1}-\lvert X \rvert}_{n-1} = -\lvert X \rvert \]

我们用一个函数 \(B2T_n\)（Binary to Two's Complement 的缩写，长度为\(n\)）来表示位向量 \(\vec{x} = [x_{n-1}, x_{n-2} , \dotsc, x_0]\) 到补码的编码映射：

\[ B2T_n(\vec{x}) \dot=-x_{n-1}\ast2^{n-1} + \sum_{i=0}^{n-2}x_i\ast2^i \]

最高有效位 \(x_{n-1}\) 称为符号位，它的“权重”为 \(-2^{n-1}\)，是无符号表示中权重的负数。符号位被设置为1时，表示值为负，而当设置为0时，值为非负。

\(\lvert -89 \rvert\) 的二进制位向量为 \(01011001\)，-89的二进制补码表示为 \(1 0100111\)，可基于 \(B2T_n\) 函数按权展开复原补码的真值：

\[ \begin{aligned} & B2T_8([0 1011001]) = -0\ast2^7+1\ast2^6+1\ast2^4+1\ast2^3+1\ast2^0=-0+64+16+8+1=89 \\ & B2T_8([1 0100111]) = -1\ast2^7+1\ast2^5+1\ast2^2+1\ast2^1+1\ast2^0=-128+32+4+2+1=-89 \end{aligned} \]

让我们基于 \(B2T_n\) 展开式，重新推导一下 \(n\) 位补码所能表示的取值范围。

最小值是位向量 \([10\cdots0]\)，只设置负权，其他正权位清零，此种情形负得最多，其整数值为 \(TMin_{n}\dot=-2^{n-1}\)。
当设置了负权时，设置其他所有正权位，位向量为 \([11\cdots1]\)。此种情形正权打满（负得最少），其整数值为 \(-2^{n-1}+\sum_{i=0}^{n-2}x_i\ast2^i=-2^{n-1}+(2^{n-1}-1)=-1\)，即最大负整数。
最大值是位向量 \([01\cdots1]\)，清除负权（即为非负数），清除其他所有正权位，其值为0；若设置其他所有正权位，其整数值为 \(TMax_{n}\dot=\sum_{i=0}^{n-2}x_i\ast2^i=2^{n-1}-1\)。

以\(n=8\)为例，一个字节（byte）的补码编码所能表示数值范围是 \([-2^{8-1}, 2^{8-1}-1]\)，即 \([-128, 127]\)，包含128个负数（-128 - -1）、128个非负数（0 - 127）。

补码加法#

我们在初中时代学习初等代数时，就引入负数这一重要的概念用来表示“相反意义的量”。有了负数的概念后，减法也可以理解为加法：减去一个正数的等效表述是加了一个负数。

回想调拨钟表的例子，定义顺时针为正（加法），逆时针为负（减法）。假设初始刻度为x，减量为n（n>0），加量为其补数 (12-n)，显然有 \(x-n \equiv x+(12-n) \mod 12\)。令 n=2，在 mod12 的钟表盘上，逆时针回拨2格等效于顺时针拨动10格，殊途同归。

计算机的表示法使用有限数量的位对一个数字编码，当结果太大以至不能表示时，某些运算就
会溢出（overflow）。因此，我们说计算机运算也是一种有模运算。当然，在计算机中不是像上述时钟例子那样以12为模，在定点小数的补码表示中是以 \(2\) 为模，在定点整数中则以 \(2^n\) 为模（n=8,16,32,64,...）。

在计算机中，在字宽容量（模数）范围内，负数的补码表示是对数值位（或绝对值）取反+1，“取反”实际上已经暗含了减法，“+1” 则将补码进一步换算成了补数。假设 X<0，其补码位向量的无符号值 \(\overrightarrow{[X]_补} = 2^n- \lvert X \rvert\)，实际上就是\(\mod 2^n\)。当 n=8 时, 就是\(\mod 256\)。

类比钟表调拨，减去正数可视作加上负数的补码。这样，在计算机中就不用单独设置减法器，而是基于补码一律按加法运算规则实现减法的等效计算。在这一过程中，操作数和运算结果都统一用补码表示。

另一方面，补码的最高符号位统一按照负权解释，即补码的符号位可视作整体数值的一部分。从这个角度来讲，符号位直接参与运算貌似也是解释得通。

\[ [X]_补+[Y]_补= \begin{cases} X+(2^n+Y) & \equiv X+Y & \mod 2^n, \set{X,Y|X\gt0, Y\lt0} \\ (2^n+X)+(2^n+Y) & \equiv X+Y & \mod 2^n, \set{X,Y|X\lt0, Y\lt0} \end{cases} \]

【例1】已知X=+0000111（7），Y=-0010011（-19），求两数的补码之和。

\([X]_补=0 0000111，[Y]_补=1 1101101\)，人工计算 Z=X+Y=7+(-19)=-12（补码为11110100）。

若将 \(\overrightarrow{[Y]_补}\) 也视作无符号数=237，将计算结果Z也视为无符号数\(\overrightarrow{[Z]_补}\)=244，满足 7+237=244，而 \(244 \equiv -12 \mod 256\)。

还是借用256大笨钟来阐述，初始在刻度7点处，逆时针回拨19格和顺时针拨动237格，效果都是拨到刻度244处。当采用补码重新编码刻度后，原先的244点映射为左半盘的-12点位。换个角度来说，由于 \(\lvert -19 \rvert \gt \lvert 7 \rvert\)，这里异号相加，负数占主导，也可以想象为初始刻度在左半盘-19点，+7表示顺时针拨动7格，将拨到-12点，仍然在左半盘（没有溢出）。

补码可以视作无符号数直接参与竖式按位加计算，接下来重点看看补码加法的溢出问题、判断及处理。

【例2】已知X=+1000000（64），Y=+1000001（65），求两数的补码之和。

直接对补码列竖式计算如下：

\[ \begin{array}{c|lcr} \:\:\:\:\: & \: \quad 0\ 1 \qquad\qquad\qquad (C_fC_0)\\ \:\:\:\:\: [X]_补 & \qquad 0\ 1000000 \qquad (+64的补码) \\ +) [Y]_补 & \qquad 0\ 1000001 \qquad (+65的补码) \\ \hline \ & \qquad 1\ 0000001 \qquad 129 \end{array} \]

两个正数相加，结果为负数！？补码之和是129，超出了 [0, 127]，即产生了溢出现象。此时，数值部分向符号位产生进位\(C_0=1\)，符号位未向高位产生进位 \(C_f=0\)。

这里两个正数相加，结果超出了8位补码的非负数表示范围。竖式计算的结果为二进制位向量 10000001，无符号数值是 129，补码表示的真值为-127。

\(C_0=1\) 表示有溢出，符号位从正变成负。

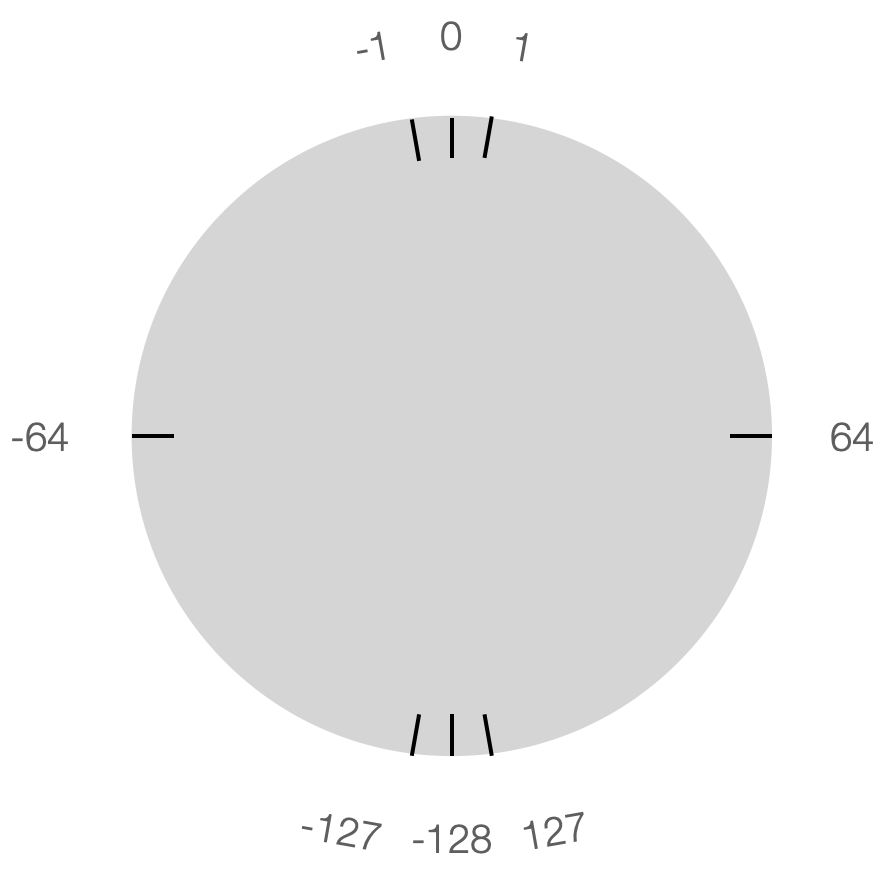

还是借用256大笨钟来阐述，初始在刻度65点处，顺时针拨动64格后将到129点。但是，当采用补码表示时，129点越过右半盘（取值范围为[0,127]）的分界线127点两格，对应左半盘（取值范围为[-128,-1]）的-127点位：+127左溢一格是-128，再左溢一格是-127。

用以下C语言代码测试验证，计算结果Z的位向量为0x81（即无符号数129），补码对应的真值=\(-127 \equiv 129 \mod 256\)。

signed+overflow.c

    signed char X = 64;
    signed char Y = 65;
    signed char Z = X+Y;
    printf("Z=0x%hhx, %hhd\n", Z, Z);

【例3】已知X=-1111111（-127），Y=-0000010（-2），要求进行补码的加法运算。

直接对补码列竖式计算如下：

\[ \begin{array}{c|lcr} \:\:\:\:\: & \: \quad 1\ 0 \qquad\qquad\qquad (C_fC_0)\\ \:\:\:\:\: [X]_补 & \qquad 1\ 0000001 \qquad (-127的补码：129) \\ +) [Y]_补 & \qquad 1\ 1111110 \qquad (-2的补码：254) \\ \hline \ & \qquad 0\ 1111111 \qquad 127 \end{array} \]

两个负数相加，结果为正数！？预期的结果-129超出了8位补码所能表示的负数范围 [-128, -1]，即产生了溢出现象。此时，数值部分向符号位未产生进位 \(C_0=0\)，符号位向高位产生进位 \(C_f=1\)。

这里两个负数相加，结果超出了8位补码的负数表示范围，溢出到了正数区。竖式计算的结果为二进制位向量 01111111，无符号数值即其补码真值为127。

\(C_f=1\) 表示有溢出，符号位从负变成正。

由于 \(\lvert -127 \rvert \gt \lvert -2 \rvert\)，这里的负负相加，-127占主导。还是借用256大笨钟来阐述，当采用补码重新编码刻度后，想象初始刻度左半盘-127点处，-2表示逆时针拨动2格，越过左半盘分界线-128点一格，对应右半盘（取值范围为[0,127]）的127点位：-127右溢一格是-128，再右溢一格是+127。

\[ [X]_补+[Y]_补=(2^n+X)+(2^n+Y) \equiv X+Y \mod 2^n \\ [-127]_{补8}+[-2]_{补8}=(256+(-127)) + (256+(-2)) = \\ 129+254 = 383 \mod 256 \equiv 127 \]

用以下C语言代码测试验证，计算结果Z的位向量为0x7f，补码对应的真值是127（383溢除模256）。

signed-overflow.c

    signed char X = -127;
    signed char Y = -2;
    signed char Z = X+Y;
    printf("Z=0x%hhx, %hhd\n", Z, Z);

【例4】已知X=-0000011（-3），Y=-0000010（-2），要求进行补码的加法运算。

直接对补码列竖式计算如下：

\[ \begin{array}{c|lcr} \:\:\:\:\: & \: \quad 1\ 1 \qquad\qquad\qquad (C_fC_0)\\ \:\:\:\:\: [X]_补 & \qquad 1\ 1111101 \qquad (-3的补码：253) \\ +) [Y]_补 & \qquad 1\ 1111110 \qquad (-2的补码：254) \\ \hline \ & \qquad 1\ 1111011 \qquad (-5的补码：251) \end{array} \]

直接补码运算产生的结果的无符号数值是251，正是预期结果-5的补码！此时，数值部分向符号位产生进位 \(C_0=1\)，符号位向高位产生进位 \(C_f=1\)。

直观判断，两个小负数相加不会溢出。从单个溢出位判断：

两个负数相加，总会导致 \(C_f=1\)，符号位从负变成正。
然后 \(C_0=1\)，符号位又从正变成负。

所以，整体上，符号位还是保持为负，即没有溢出。
下面来从数理角度来具体推导一下溢出判断逻辑。

溢出判断#

下面基于8位补码，根据符号的异同性，详细讨论上面四个例子对应的符号组合（+、-、+、+、-、-）时补码加法的溢出条件及判断逻辑。

s1、s2 为补码最高符号位，取值0或1。
x、y 分别为 X、Y 除符号位的其他数值位的真值。

【例1】一正一负：假设 s1=1,s2=0, 按权展开相加 \(B2T_8(X)+B2T_8(Y) = (-2^7+x)+y = -2^7+(x+y)\)

\[ 0 \le x,y \le 2^7-1 \to 0 \le x+y \le 2^8-2 \implies \\ -2^7 \le B2T_8(X)+B2T_8(Y) \le 2^7-2 \\ \]

结果 Z 的对应区间为 [-128, 126]，不会产生溢出。
另外，s1+s2=1，当 \(C_0=0\) 时，\(C_f=0\)；当 \(C_0=1\) 时，\(C_f=1\)。

【例2】两个正数：s1=s2=0，按权展开相加 B2T_8(X)+B2T_8(Y) = x+y

\[ 0 \le x,y \le 2^7-1 \to 0 \le x+y \le 2^8-2 \implies \\ 0 \le B2T_8(X)+B2T_8(Y) \le 2^8-2， \]

结果 Z 的对应区间为 [0, 254] = [0,127]+[128,254]，当结果落入 [128,254] 时，有符号补码真值溢出为负值：\(Z \mod 256 \equiv Z-256\) 对应区间 [-128, -2]。
另外，s1+s2=0，我们来看看进位情况：
- 当 x+y 小于或等于最大正数127（0b11111111）时，无溢出，此时 \(C_0=0\)，\(C_f=0\)。
- 当 x+y 大于最大正数127（0b11111111）时，溢出为负，此时 \(C_0=1\)，\(C_f=0\)。

【例3】两个负数，s1=s2=1，按权展开相加 \(B2T_8(X)+B2T_8(Y) = (-2^7+x)+(-2^7+y) = -2^8+(x+y)\)

\[ 0 \le x,y \le 2^7-1 \to 0 \le x+y \le 2^8-2 \implies \\ -2^8 \le B2T_8(X)+B2T_8(Y) \le -2 \]

结果 Z 的对应区间为 [-256, -2] = [-256,-129]+[-128,-2]，当结果落入 [-256,-129] 时，有符号补码真值溢出为正值：\(Z \mod 256 \equiv Z+256\) 对应区间 [0, 127]。
另外，s1+s2=0（\(C_f=1\)），我们来看看进位情况：
- 当数值部分和（x+y）小于等于127（小于128）时，\(Z \le -128\)，溢出为正，此时 \(C_0=0\)。
- 当数值部分和（x+y）大于127（大于等于128）时，\(Z \gt -128\)，无溢出，此时 \(C_0=1\)。

以上例1和例4中，8位正数之和、8位负数之和未超出8位补码表示的数值范围时，没有产生溢出，结果正确。此时，满足 \(C_0=C_f\)，同时为0或同时为1。
以上例2和例3中，8位正数之和、8位负数之和超出8位补码表示的数值范围时，产生了溢出，结果错误。此时，满足 \(C_0 \ne C_f\)，一个为0且一个为1。

综合以上，可用逻辑异或表达式 \(\boxed{OF = C_f \oplus C_0}\) 来检验补码加法的溢出情况。

扩展一个数字的位表示#

一个常见的运算是在不同字长的整数之间转换，同时又保持数值不变。考虑从一个较小的数据类型转换到一个较大的类型，即扩大位宽。

要将一个无符号数转换成一个更大的数据类型时，只要简单地在开头添加0。具体来说，原数值的字节保持在低（权）位不变，在新增的高（权）位补0。

要将一个补码数字转换为一个更大的数据类型，可以执行一个符号扩展（sign extension）。具体来说，原数值的字节保持在低（权）位不变，在新增的高（权）位复制符号位。

对于正数，高位复制符号位0，不影响其真值。
对于负数，高位复制符号位1，也不影响真值。

考虑负数的补码位向量 \(\vec{x} = [x_{n-1}, x_{n-2} ,\dotsc, x_0]\)，其编码映射如下：

\[ B2T_n(\vec{x}) \dot=-x_{n-1}\ast2^{n-1} + \sum_{i=0}^{n-2}x_i\ast2^i \]

当复制高符号位 \(x_{n-1}\) 时，位向量 \(\vec{x'} = [{ \underline{x_{n-1} ,\dotsc, x_{n-1}} }, x_{n-1}, x_{n-2} ,\dotsc, x_0]\)，则有 \(B2T_n(\vec{x}) = B2T_{n'}(\vec{x'})\)。

以-89为例，其8位补码位向量为\([1 0100111]\)，将其符号扩展为16位的位向量位\([{ 11111111 } 10100111]\)：

\[ \begin{aligned} & B2T_8([1 0100111]) = -1\ast2^7+1\ast2^5+1\ast2^2+1\ast2^1+1\ast2^0 \\ & B2T_{16}([{ 11111111 } 10100111]) =-1\ast2^{15}+1\ast2^{14}+\cdots+1\ast2^8+1\ast2^7+1\ast2^5+1\ast2^2+1\ast2^1+1\ast2^0 \end{aligned} \]

设补码除符号位后的位数值为v，则

\[ \begin{aligned} & B2T_8([1 0100111]) =-1\ast2^7+v \\ & B2T_{16}([{ 11111111 } 10100111]) =-1\ast2^{15}+1\ast2^{14}+\cdots+1\ast2^8+1\ast2^7+v \end{aligned} \]

更进一步有：

\[ \begin{aligned} B2T_{16}([{ 11111111 } 10100111]) & = 2^8(-2^7+2^6+\cdots+2^0)+2^7+v \\ & = 2^8(-2^7+(2^7-1))+2^7+v \\ & = -2^8+2^7+v \\ & = -2^7+v \end{aligned} \]

对比可知，符号扩展前后的补码所表示的真值不变。

有符号数和无符号数之间的转换#

C语言允许在各种不同的数据类型之间做强制类型转换。例如，假设变量x声明为int，u声明为unsigned。表达式 (unsigned)x 会将x的值转换为一个无符号数值，而 (int)u 将u的值转换为一个有符号整数。

考虑以下代码：

signed-convertion.c

    short int v = -12345;
    unsigned short uv = (unsigned short)v;
    printf("v=%hd, uv=%hu\n", v, uv);
    printf("v=0x%hx, uv=0x%hx\n", v, uv);

在一台采用补码的机器上，上述代码运行输出：

v=-12345, uv=53191
v=0xcfc7, uv=0xcfc7

可以看到，强制类型转换的结果保持位向量（位模组）不变，只是改变了解释这些位的方式。
v=-12345 的补码表示和 uv=53191 的无符号表示是完全一样的。

以上代码片段示例演示了负数补码转换成无符号数。对于负数，补码中最高位作为符号位，本来解释为负权 \(-2^{n-1}\)，按照无符号解释为正权数值位 \(2^{n-1}\)。由于后面位的数值 \(v\) 保持不变，相当于在补码表示的真值基础上加上 \(2^n\)。

对满足 \(TMin_n \le x \le TMax_n\) 的 \(x\) 有：

\[ T2U_n(x)= \begin{cases} x, & x\ge0 \\ 2^n+x（2^n- \lvert x \rvert）, & x<0 \end{cases} \]

简单推导如下：

\[ \begin{aligned} B2U_n(x) - B2T_n(x) & = (2^{n-1}+v)-(-2^{n-1}+v) = 2\ast2^{n-1}=2^n \\ & \implies B2U_n(x) = B2T_n(x) + 2^n \end{aligned} \]

例如：\(T2U_{16}(-12345) = -12345+2^{16}=53191\)。

同理，无符号数的最高位解释为正权数值位 \(2^{n-1}\)，当将其位向量解释成补码时，最高位将作为符号位，解释为负权 \(-2^{n-1}\)。由于后面位的数值 \(v\) 保持不变，相当于在无符号真值基础上减去 \(2^n\)。

对满足 \(0 \le u \le UMax_n\) 的 \(u\) 有：

\[ U2T_n(u)= \begin{cases} u, & u \le TMax_n \\ u - 2^n, & u>TMax_n \end{cases} \]

对于 \(n=8\)，当 \(u \le TMax_n = 127\) 时，即 \(0 \le u \le 127\)，刚好落入8位补码所能表示的非负数区间；当 \(u \gt TMax_n = 127\) 时，例如 \(128 \le u \le 255\)，则原始高位1变成负号，补码释义为负数。原来位向量按无符号解释出的真值需减去 \(2^8=256\)，换算出按补码解释的正确真值，对应负数区间 \([-1, -128]\)。

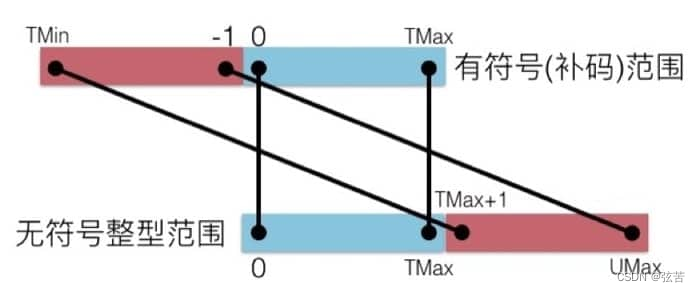

在数轴上把有符号数和无符号数画出来的话，就能很清晰的看出相对的关系：

signed arithmetic overflow#

C Basic Types - Binary Representions:

TAKEAWAY 5.49 The same value may have different binary representations.

The following two functions are basically all that is needed to interpret unsigned values as signed values:

is_signed_less.c
# inclue <limits.h>

bool is_negative(unsigned a) {
    unsigned const int_max = UINT_MAX/2;
    return a > int_max;
}

bool is_signed_less(unsigned a, unsigned b) {
    if (is_negative(b) && !is_negative(a)) return false;
    else return a < b;
}

C语言标准与实现之整数类型:

下面的代码试图从大到小打印 [0，99] 区间内的所有整数，请思考可能存在的问题。

unsigned-decrement-gteq.c

unsigned i;
for (i = 99; i >= 0; --i)
    printf("%u\n", i);

以下是《C语言深度解剖（第2版）》附录中的 C 语言基础测试题5，请思考输出结果。

signed-char-array.c

#include <stdio.h>
#include <string.h>

int main(int argc, char* arg[]) {
    signed char a[1000];
    int i;
    for (i = 0; i<1000; i++)
        a[i] = -1-i;
    printf("%lu", strlen((const char*)a));

    return 0;
}

C Basic Types - Binary Representions:

TAKEAWAY 5.50 Unsigned arithmetic wraps nicely.

/*incremented up to UINT_MAX and then wraps around to 0*/
for (unsigned i = 1; i; ++i) do_something();

TAKEAWAY 5.57 Signed arithmetic may trap badly.

Where unsigned values are forced to wrap around, the behavior of a signed overflow is undefined.

for (signed i = 1; i; ++i) do_something();

The as-if Rule (takeaway 5.8) allows it to optimize the second loop to an while(true) infinite loop.

TAKEAWAY 5.56 It is your responsibility to avoid undefined behavior of all operations.

C++ Standard - Data Types

ISO/IEC-N4950 - 6.8.2 Fundamental types

signed arithmetic overflow

Unsigned arithmetic does not overflow. Overflow for signed arithmetic yields undefined behavior (7.1).

参考#

《深入理解计算机系统》（第3版）
《计算机组成原理》（第3版），唐朔飞
《微机原理与接口技术》（第2版），王克义
《汇编语言程序设计》（第4版），文全刚

深入谈谈二进制
 补码表示法的本质原理
 【读薄 CSAPP】壹数据表示
 从晶体管开始聊聊计算机为什么采用二进制
